14/16 slots Chassis de conversor de mídia não gerenciado

RESUMO DO PRODUTO

Temos dois tipos de chassis montados em rack para conversores de mídia não gerenciados: chassis de conversor de mídia de 2 U 14 slots e chassis de conversor de mídia de 2 U 16 slots.O chassi do conversor de mídia de 14 slots suporta a instalação plug-and-play de módulos de conversão de mídia autônomos O chassi do conversor de 16 faixas deve ser utilizado com conversores de cartão.O chassi do conversor de 16 slots pode conter no máximo 16 conversores de tipo cartão de 10/100M .

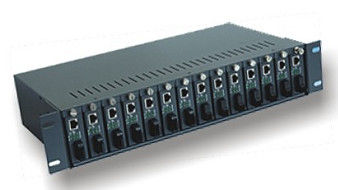

Chassi com 14 faixas montado em rack 16 chassis com 16 faixas montado em rack

Este chassi de conversor pode fornecer energia a vários conversores de mídia, o que simplifica as ligações e a estrutura, pode funcionar de forma estável e adaptar uma ampla largura de tensão.Ele pode armazenar uma grande potência e pode ser operado e gerenciado facilmenteA manutenção deste chassi é também muito fácil. Esta opção é a única para atender aos requisitos de boa estabilidade, alta capacidade, boa integração e boa qualidade.

Esta opção suporta módulos de conversão hot-swap.Pode funcionar com fonte de alimentação única ou de alimentação dupla conforme o desejo dos utilizadores, quando a fonte de alimentação deve ser mantida ou

Com todas estas vantagens, esta opção pode fornecer aos utilizadores uma solução eficaz de redes.

Instalação

1Quando desembalar este pacote, verifique os dispositivos na lista de embalagens.

2Instale o chassi do conversor num armário padrão de 19 ̊ e consertá-lo.

3. Para o chassi de conversor de meios de 14 slots: Desvirar dois parafusos do lado ao lado do

Portão RJ45 do conversor de mídia.Em seguida, use estes dois parafusos para fixar o portador fornecido com esta opção no lado do conversor de mídia, deixando o lado maior dos parafusos à frente.Em seguida, inserir o conversor para o chassi Quando o conversor estiver completamente e firmemente ajustado ao chassi, aperte os parafusos no suporte.Segue os passos acima.Instale tudo.

Conversores necessários no chassi, bloqueando quaisquer espaços não utilizados

Temporariamente. Então, vá para o passo 5.

4Para o chassi de 16 caixas de conversão de mídia: inserir o conversor tipo cartão nos trilhos de guia da caixinha, deixando o lado maior dos parafusos à frente.Certifique-se de que o plugue de alimentação do conversor tipo cartão é inserido na porta de alimentação do chassi. Quando o conversor do tipo cartão estiver completamente e firmemente ajustado ao chassi, aperte os parafusos.Segue os passos acima, instale todos os conversores do tipo cartão necessários no chassi,Depois bloqueia temporariamente quaisquer vagas não utilizáveis.- Então vai para o passo 5.

5Insira o par torcido RJ45 na porta elétrica do conversor e insira a fibra na porta de fibra do conversor.Em seguida, conecte o adaptador de alimentação AC/DC fornecido ao recipiente situado na parte traseira do chassi Liga a tomada a uma tomada AC padrão com uma tensão de 100 a 260 Vac ou a uma tomada DC com uma tensão de 48 Vac.as lâmpadas LED POWER no chassi estarão acesas e na cor verde.( Para o chassi de conversor de mídia de 14 slots, a lâmpada LED POWER está na parte dianteira. Para o chassi de conversor de mídia de 16 ou 17 slots, as lâmpadas LED POWER estão no lado dianteiro e traseiro.Então os ventiladores começaram a trabalhar.As luzes indicadoras LED dos conversores instalados no chassi devem indicar ligações de rede válidas e o estado de funcionamento.Então o chassi começou a funcionar estavelmente..

6Se o chassi estiver com fonte de alimentação dupla, por favor ligue ambas as fontes de alimentação e elas vão trabalhar juntas.e pode garantir que o chassi funcione normalmente no caso de um deles quebrar.
