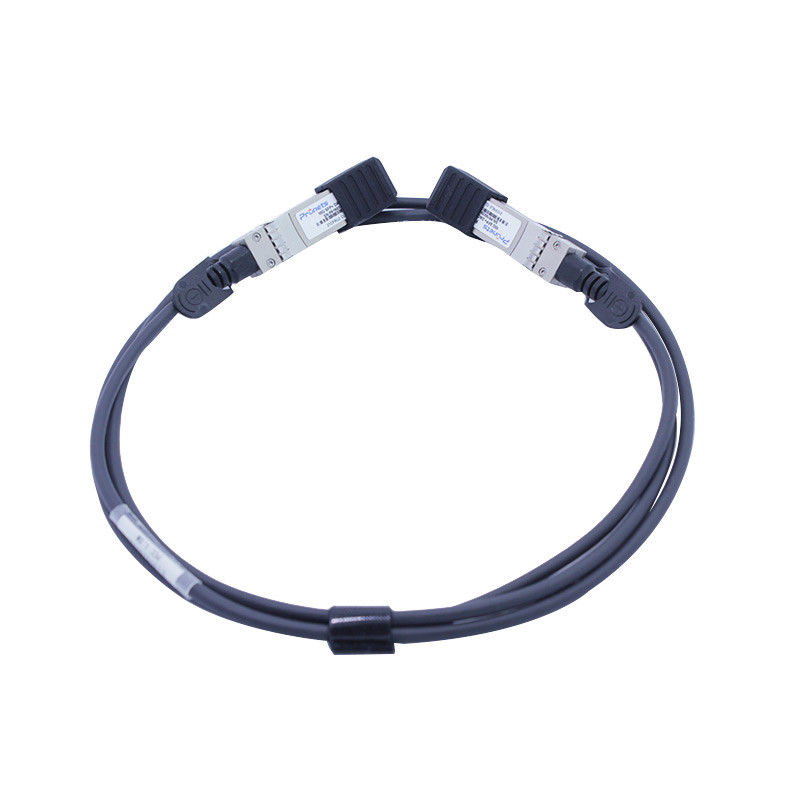

Montagem de cabo passivo SFP+
Características

Suporte para taxas de dados multi-gigabit de até 10,5 Gbps

l Taxas de transferência de dados compatíveis com 1 Gbps

Suporte para taxas de dados de 1x, 2x, 4x e 8x Fiber Channel

Impressão SFP 20PIN

L Conector de E/S concebido para diferencial de alta velocidade
Aplicações de sinalização

l Compatibilidade com o Fator de Forma Plugável (IPF) melhorado
para um melhor desempenho EMI/EMC

l Baixo consumo de energia < 0,5 W

I Fornecimento de energia: + 3,3 V

l Compatível com:SFF 8431,SFF 8472

L Intervalo de temperatura: 0 a 70 °C

Compatível com a RoHS


Aplicações

L Alta capacidade de E/S nas redes de área de armazenamento,
Armazenamento ligado à rede e servidores de armazenamento

I/O de tecido comutado, como largura de banda ultraalta
Comutadores e roteadores

L Infra-estrutura de cablagem de centros de dados

L Conexões de alta densidade entre equipamentos de rede


Descrição do produto
The SFP+ cable assembly’s printed circuit paddle card has been designed to not only address the stringent mechanical interface requirements but also the higher-bandwidth signal integrity requirements for 10Gb/s per channel transmissionO conjunto de cabos também inclui coberturas de fundição robusta e um cinto EMI para garantir a eficácia e terminação adequadas da blindagem EMI. A remoção do conjunto de cabos é habilitada através de uma guia de puxa amigável para o usuário.
O projeto do conjunto de cabos passivos não tem amplificação de sinal no conjunto de cabos.A compensação de dispersão eletrônica (EDC) é tipicamente usada em projetos de placas host quando são utilizados conjuntos de cobre SFP + passivosO EDC permite um comprimento alargado dos conjuntos de cabos passivos.

Condições de funcionamento recomendadas

Sistemas

Comprimento suportado
1m, 3m ou 5m requisitos típicos e específicos do cliente
Descrições de pin

1.Os conjuntos de cabos passivos não suportam LOS, TX_DIS,TX_Fault, puxa para baixoTerra
